تسمه نقاله نخی (منجیدی) دنا

 نوار نقاله نخی

ساختمان تسمه نقاله

هر نوار نقاله از چهار قسمت اصلی تشکیل شده است.این چهار قسمت عبارتند از :

منجید
لایه پوششی لاستیکی بالا
لایه پوششی لاستیکی پایین
کناره های محافظ

در زیر هر یک از اجزاء بطور خلاصه توضیح داده شده است .

منجید

منجید در واقع استخوان بندی اصلی در تسمه نقاله می باشد و از یک یا چند لایه که بوسیله لاستیک پوشش داده شده اند، تشکیل گردیده است.منجید بایستی در مقابل نیروهای کششی طولی و عرضی وارده کاملا مقاوم باشد و بدین جهت باید در انتخاب جنس لایه های آن دقت کافی نمود.علیرغم آنکه منجید از اطراف در لایه های لاستیکی محافظ پیچیده شده است ، ولی شرایط محیط خصوصا رطوبت بر روی خصوصیات منجید نظیر نیروی کشش و میزان کشش طولی آن اثر زیادی دارد ، که می بایست این عامل را در هر حال مدنظر قرار داد.

لایه لاستیکی پوششی بالا

این قسمت بسته به نوع کاربرد نوار نقاله از انواع مختلفی از ترکیبات لاستیکی می تواند ساخته شود .نظیر نوار نقاله های مقاوم در مقابل سایش ، روغن ، حرارت ، مواد شیمیایی و غیره.

لایه لاستیکی پوششی بالایی منجید در مقابل ضربات دینامیکی حاصل از ریزش مواد حمل شده بر روی تسمه و نیز در برابر تاثیر شیمیایی مواد حمل شونده برروی منجید ، از خود مقاومت نشان می دهد و علاوه بر این از نفوذ رطوبت و عوامل دیگر به درون منجید جلوگیری بعمل می آورد.



لایه لاستیکی پوششی پایین

این لایه پوششی همواره در حین کار در تماس مستقیم با هرزگردها و درام های ابتدا و انتهای سیستم انتقال می باشد و به همین جهت می توان گفت که این لایه نیز منجید را در مقابل آسیب های وارده بر اثر تماس با درامها و هرزگردها محافظت می نماید.

از آنجا که مواد بر روی لایه پوششی بالایی حمل می گردد، لذا ضخامت لایه پوششی زیرین از ضخامت لایه پوششی بالایی کمتر است.این لایه از لحاظ ترکیب لاستیکی ، مشابه لایه پوششی بالایی است ، که در آن از کائوچوی طبیعی و مصنوعی استفاده می شود.



کناره های محافظ

این جزء که بصورت دو نوار لبه های کناری نوار نقاله را می پوشاند ، از ورود رطوبت و سایر عوامل به داخل منجید جلوگیری می نماید.جنس ترکیب بکار رفته در آن مشابه ترکیب لاستیکی لایه های پوششی بالا و پایین است.

عرض

شرکت دنا نوار نقاله های خود را در عرض های استاندارد زیر تولید می نماید :

400،500،600،650،800،900،1000،1200،1400 میلیمتر

علاوه بر آن عرض های دیگر نیز قابل تولید می باشد.

ضخامت

ضخامت کل در یک نوار نقاله برابر است با ضخامت منجید بعلاوه مجموع ضخامت های لایه های لاستیکی بالا و پایین که انتخاب ضخامت لایه های لاستیکی بالا و پایین به عهده خریدار است.



علامت گذاری :

علامت گذاری بر روی تسمه نقاله های دنا به روش زیر است :

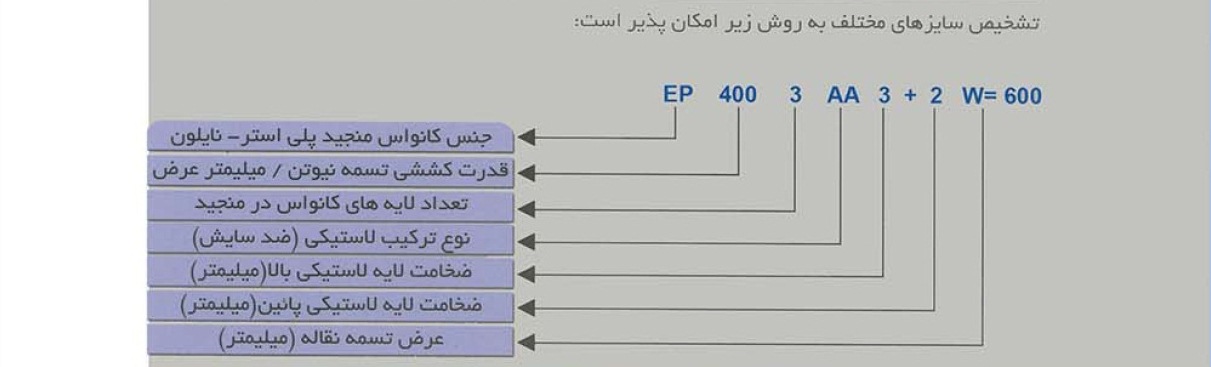

تشخیص سایز :

تشخیص سایزهای مختلف به روش زیر امکان پذیر است :



* لطفا جهت کسب اطلاعات بیشتر و سفارش محصول با واحد مهندسی فروش شرکت کارون خوزستان تماس حاصل فرمایید.
